马达霍尔标定测试设备
工作原理:

设备介绍:

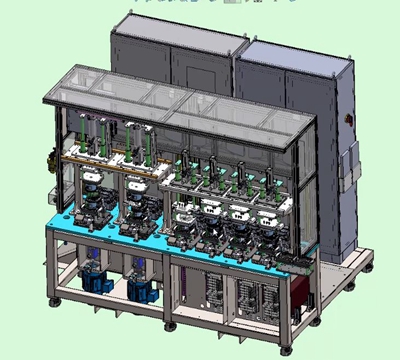

该设备为电子助力转向电机的功能测试设备,设备由方钢操作台、测试治具、测量仪器板卡、伺服电机及测试系统软件组成;

操作台为气动压床式结构,安装安全光栅、三色报警灯用于安全防护和指示设备运行状态;

机台IO的控制由网络IO模块完成,安装有急停和复位按钮。

系统软件基于NI LabVIEW平台开发,多工位并行测试,集成客户MES过站功能及数据上传功能;

产品放入工装,程序扫描进行查询追溯,下方驱动电机以恒定的速度带动待测产品旋转,通过CAN通信完成产品数据的采集,通过标定算法求出BEMFHarmonic,SensorHarmonic,Calibration及电机速度的值,并把标定值写入产品;

产品放入工装,程序自动扫码并查询追溯,通过程控直流电源为产品供电,通过CAN卡检测产品信息及状态,下方负载电机以一定的速度旋转,通过CAN通信发指令使产品旋转,通过采集卡采集扭矩,电压,电流,电机速度,通过一定的算法求出Torque Blance、CCW&CW Torque、Fourier Peak-to -Peak。
